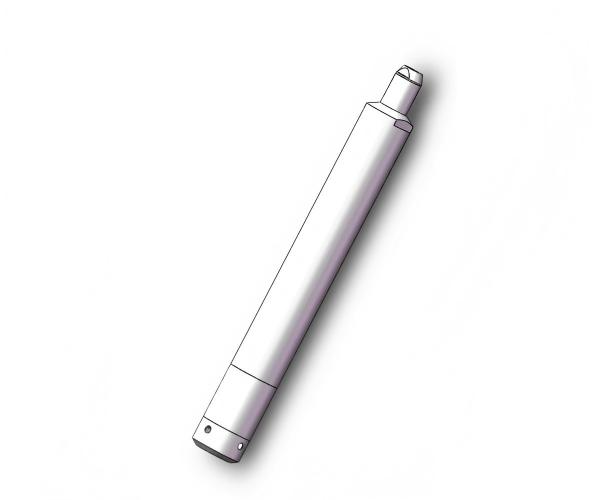

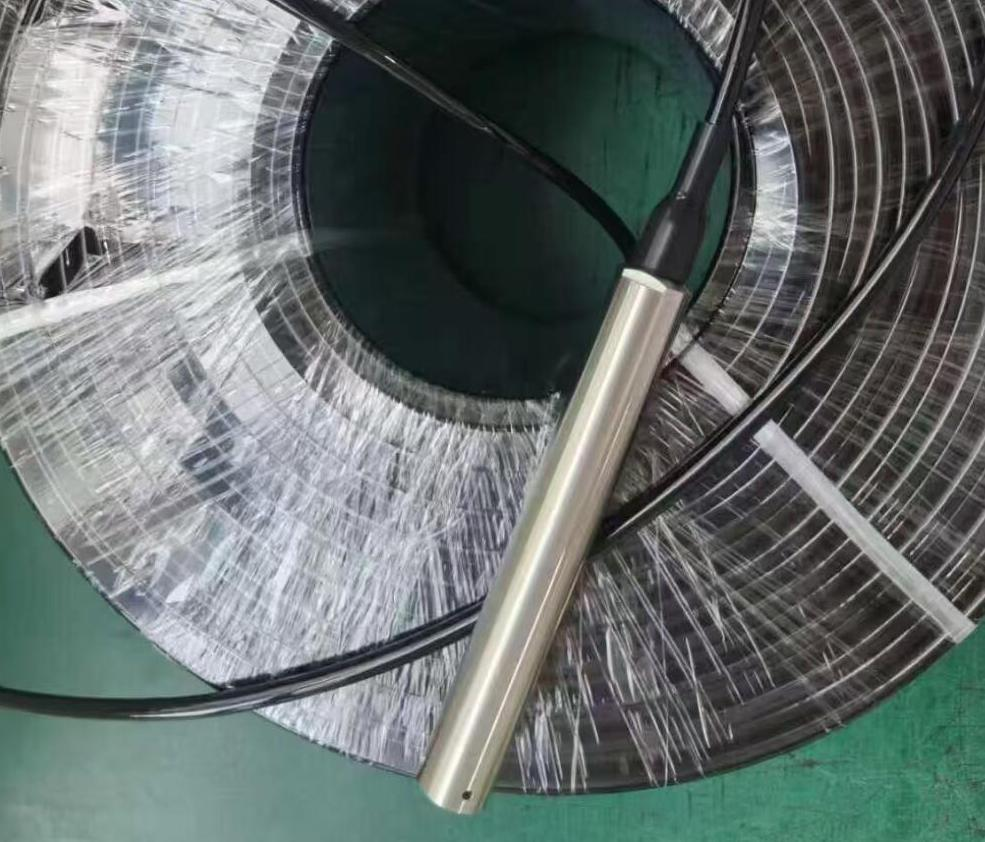

JY8800自记式水位温度记录仪

高精度水位温度记录仪是一款用于长期监测地表水、地下水水位和水温的压力式水位计，根据压力与水深成正比关系的静水压力原理，采用高稳定性感压元件。传感器输出信号经过精密信号调理，由微处理器进行全数字化的线性校正和温度补偿后，得到稳定的、高精度的水位和水温值。
水位温度记录仪采用RS485通信接口，通讯协议为标准的MODBUS-RTU协议，方便用户大规模组网使用；可以同时检测水位、水温、压力等多种参数，产品内部集成大容量存储芯片及高容量锂电池，高精度实时时钟、万年历；具有自动定时存储功能，产品的微功耗设计大大延长了内部锂电池的使用寿命，适合长期的水位水温监测应用。

所属分类：
水文仪器地下水仪器

立即咨询

详细介绍

应用

水库、大坝水位实时监测
海洋、河流湖泊、地表水位监测
无人值守水文监测站点
山洪预警系统
城市防汛系统
工业过程现场液位监测

产品特点

高稳定性液位测量传感元件，长期稳定性好；
高精度，可达05％F.S；
温度测量，分辨率05℃；
全温区温度补偿，全量程数字校准；
过载能力强；
宽电源供电，5～30VDC；
RS485标准MODBUS-RTU协议，可在DCS或PLC系统中使用；
低功耗特性，休眠状态工作电流<5μA；
产品同时带有电源反接保护及浪涌电压保护；
全不锈钢（或钛合金）外壳密封结构，IP68防护。

技术参数

主要性能指标
水位量程	0～10、20、50、100mH₂O
水位量程	用户指定量程，工厂校准
精度	±0.05％F.S
分辨率	0.005％F.S
长期稳定性	＜±0.05%F.S/年
过载能力	＞2X F.S
记录频率	1～5760分钟
温度测量范围	-40～125℃
温度分辨率	0.05℃
温度传感器精度	≤±0.5 ℃（-10～100℃）
内部电池寿命	10年（记录一次/60分钟）
存储容量	＞80000条记录（水位+水温+电池电压+时间）
实时时钟	＜±5分钟/年
温度特性
零点温度系数	0.005％ F·S/℃
满量程温度系数	0.005％ F·S/℃
补偿温度	-0～50℃
工作温度	-20～85℃
贮存温度	-40～125℃
电气特性
供电电压	外部电源：5～30VDC
供电电压	内部电池：2.7～3.6VDC
通信接口保护	（2KV）浪涌电压
负载能力	128个设备寻址节点
输出方式	RS485接口，MODBUS-RTU协议
传输距离	1km
待机电流	＜5µA
工作电流	＜5mA
绝缘	100MΩ @50V

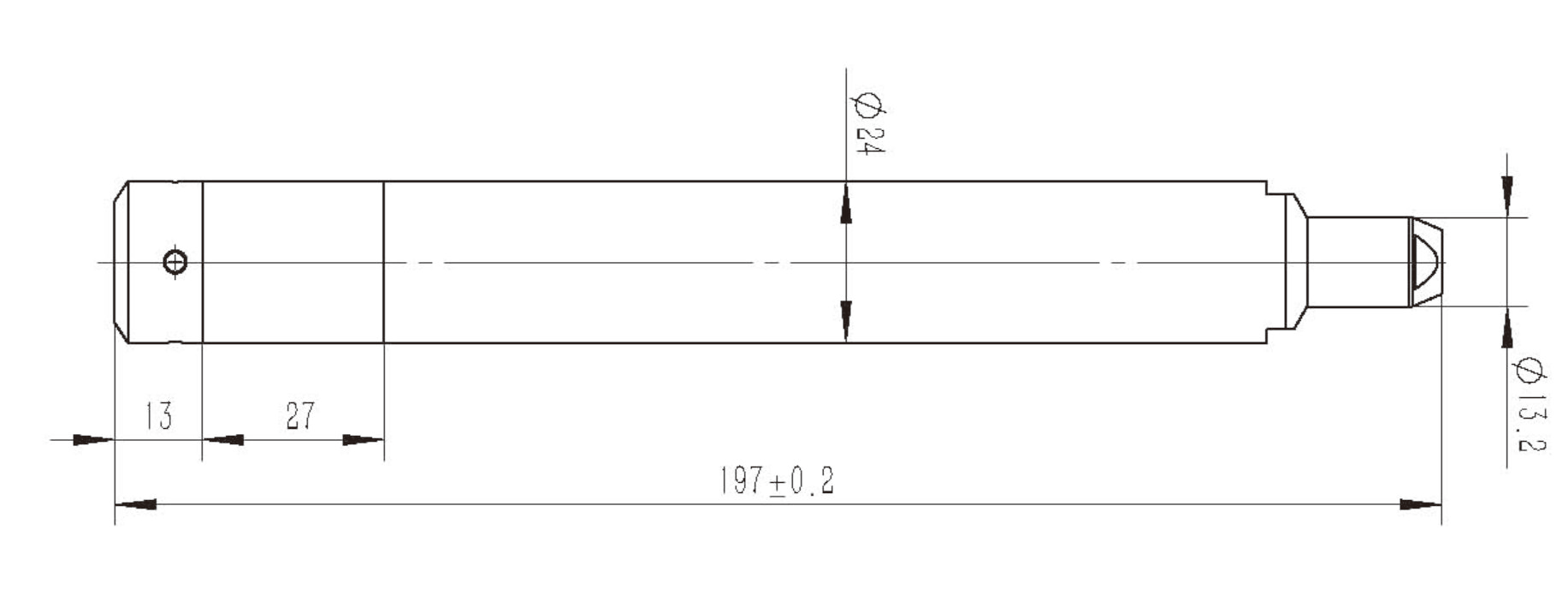

机械特性
传感器寿命	＞10⁶次满量程压力循环
接液材质	316L
密封圈材质	氟橡胶
外壳材质	316L不锈钢（可选钛合金）
